KMβ
- 製品特徴
-

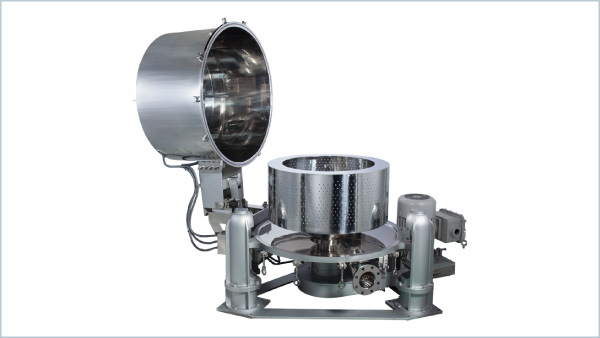

ケーシングが上部へ大きく開くことにより、洗浄しやすくなった上部排出型の竪型遠心分離機です。結晶の全量回収が可能、機械内部が洗浄しやすいため少量多品種生産に最適です。構成材質はそれぞれの用途や条件によって、ステンレス製、テフロンライニング製、ゴムライニング製などの製作も可能です。
製品詳細PRODUCT DETAILS
オプション一覧
ケーシング開閉機構
機内洗浄が確実に行え、更に洗浄確認が容易に行えます。
医薬・医薬中間体のマルチ製造に最適です。
食品、電子材料などの高品質を要求される分離行程にも多数採用されています。
洗浄作業中のオペレーターの安全を考え、ケーシング開閉角度は90°。
ご予算や使用状況に合わせて「電動」、「油圧」、「エナパック」からお選びいただけます。
排気還流装置
ケーシング部に取り付け、排液口からの排気をバスケット内部に還流し、分離効果を高め、Ｎ２の消費量を抑制します。
保温、保冷ジャケット
ケーシングにジャケットを取り付けスチームなどで保温、冷却水で保冷し、最適な分離温度による定温運転を維持します。
バスケットリフトアップ
バスケットが上がることによって、ケーシング内部及びバスケット底の洗浄が容易に出来、オペレーターの負担軽減並びに品質向上に貢献致します。
製品に関連する動画
外形図
仕様
| 型式 番号 |
バスケットの 寸法 |
容量(l) 最大 処理量(kg) |
電動機 (kW) |
毎分 回転数 (min-1) |
遠心 効果 (G) |
分離機 重量 (kg) |
主要部寸法 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 直径(mm) | 深さ(mm) | A | B | C | D | E | F | G | ||||||
| KMβ20 | 500 | 265 | 20 | 2.2 | 1800 | 905 | 620 | 680 | 1079 | 855 | 987 | 575 | 1614 | 1080 |
| KMβ24 | 600 | 265 | 32 | 3.7 | 1600 | 860 | 710 | 680 | 1079 | 855 | 1074 | 575 | 1745 | 1090 |
| KMβ30 | 760 | 360 | 68 | 5.5 | 1300 | 718 | 1220 | 894 | 1265 | 1045 | 1366 | 712 | 2182 | 1378 |
| KMβ36 | 910 | 410 | 103 | 7.5 | 1100 | 615 | 1600 | 983 | 1391 | 1125 | 1294 | 942 | 2259 | 1509 |
| KMβ42 | 1060 | 450 | 162 | 15 | 1000 | 590 | 2450 | 1047 | 1481 | 1235 | 1410 | 1080 | 2522 | 1739 |
| KMβ48 | 1220 | 500 | 290 | 22 | 950 | 615 | 3100 | 1219 | 1724 | 1452 | 1614 | 1096 | 3110 | 1823 |
仕様詳細
・簡単な操作で使いやすく、少量多品種の分離に適しています。
・手動操作式が標準ですが、自動操作式の各種装置を組み合わせた特殊仕様のものも製作しております。
・バスケット内外の洗浄が容易なケーシングプレート開閉機構を装備した油圧駆動直結型はクリーンルーム対応及びGMP対応として有効です。
